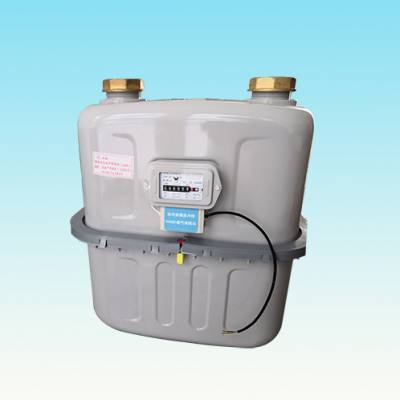

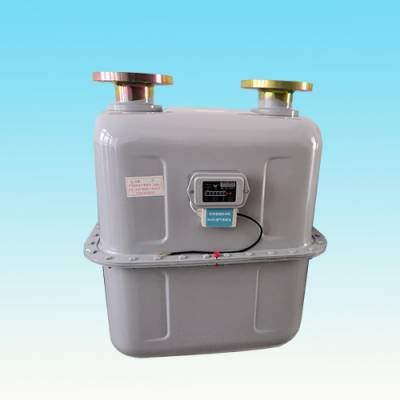

膜式RS485远传燃气表使用说明

膜式RS485远传燃气表经国家燃气表型式评价试验室型式评价，其各项技术性能指标均符合***GB/T 6968-2011《膜式燃气表》的要求，其中准确度等级为A级，该表具有适用流量范围大，灵敏度高，***，防止逆转，造型美观，***，使用寿命长等特点，它适用于煤气、天然气、液化气等燃气用量的计量。

主要结构特点：

1. 适用流量范围大、灵敏度高、准确可靠。

2. 冲压成形的计量室壳体和防腐表面处理，确保了其强度与***性。

3. 新工艺制成的膜片，持久***，计量***。机芯与计数器由磁传动联接

　确保了密封。

4. 上、下表壳由密封垫密封，用螺栓紧固联接，方便了维修。

5. 引伸成形的上、下表壳体以及镀锌后喷塑的表面处理，使其具有优美的外

　形，亮泽的色彩和更高的防锈蚀能力，重量也大大减轻。

RS485远传燃气表是在普通燃气表的基础上集成了脉冲计数模块，并将累积脉冲量以RS485或MBUS方式输出，RS485远传燃气表主要是为了适应现在一些企业的远程能耗在线监测之用，一般都是采用RS485-MODBUS通讯协议,同时还有188协议。

1、发讯部分采用本公司双脉冲发迅技术，保证了信号传输的准确性。该技术在设计上通过一定的技术手段，***了平衡状态时磁电路的能量和触点吸合的稳定性，如果没有较大的外力，它不会改变某一状态，从而克服了由于水锤等临界点的颤动误发信号的缺点，信号传输准确，可确保千万次信号无误差。

2、表和发讯计数部分采用分体式结构，任何一部分损坏不影响另一部分的重新利用，RS485计数模块盒也可单独拧下更换，维护方便。

3、采用国内进的RS485设计技术，内有看门狗电话，保证了通讯的稳定性和可靠性。通讯协议有：188协议和MODBUDS-RTU协议两种

4、双脉冲发讯部分采用内置安装方式，可有效防止磁场干扰，防止用户盗气现象的发生。

5、发讯部分及计数模块部分采用全密封结构，可达到IP68的防潮、防水等级。

6、可根据用户需求设计读数***到0.001m3、0.01 m3、0.1 m3、1 m3气。

7、具有短线、断线检测功能，适时监视用户的非正常用水状态。

8、使用寿命可达十年。

一、 注意事项：

1．运输、存储：

    燃气表在搬运、存放过程中应保持直立，切勿卧放、倒置及碰撞。燃气表应储存在环境温度为 -20 ?C ~ 60 ?C ，且空气中不含有腐蚀性介质的干燥场所。

2．安装：

? 燃气表应安装在远离火源，防雨、防潮、不易碰撞、不受震动并能避免长

  时间阳光直射的地方。

? 燃气表在接入管路前应排除管道内铁渣、污垢、积水等杂物，并确保管路

  无泄漏。

? 燃气表必须按其壳体上的箭头方向连接进气口和出气口，且直立安装。

? 燃气表在接入管路时，施加在燃气表管接头上的扭矩不得超过170N·m，弯矩不得超过60N·m。

? 燃气表前必须安装一个能关闭气路的阀门。
